詳細描述

以下是利泰金屬關于 Ti31鈦合金 的詳細解析，涵蓋其性能特點、執(zhí)行標準、應用領域、制造工藝、與其他合金的對比以及采購注意事項。由于“Ti31”并非國際通用標準牌號，可能為某國家或企業(yè)特定命名，以下內容基于相近的高性能鈦合金（如TA31、TA32等近α型高溫鈦合金）的綜合分析，供參考：

一、Ti31鈦合金的性能與特點

1、核心性能

高溫性能：

長期工作溫度 550~600℃，短期可達 750℃，抗蠕變和抗氧化性能優(yōu)異。

600℃下的抗拉強度 ≥600 MPa，持久強度（100h） ≥350 MPa。

力學性能（退火態(tài)，室溫）：

抗拉強度：≥950 MPa

屈服強度：≥850 MPa

延伸率：≥10%

輕量化：密度 4.5~4.6 g/cm3，比鎳基合金輕約40%。

耐腐蝕性：對氧化性介質（海水、酸性氣體）及高溫硫化環(huán)境（石油化工）有良好抗性。

焊接性：需氬氣保護（TIG焊），焊后需退火消除應力。

2、突出特點

近α型鈦合金：α相為主，少量β相，兼顧高溫強度和加工性能。

抗蠕變性能：通過添加 Si、Zr、Mo 等元素，形成穩(wěn)定析出相，抑制高溫變形。

抗疲勞性能：適用于高頻振動環(huán)境（如航空發(fā)動機葉片）。

二、執(zhí)行標準

由于“Ti31”非國際通用牌號，以下參考中國航空及高溫鈦合金標準：

三、應用領域

四、制造工藝

1、熔煉與鑄造

真空自耗電弧熔煉（VAR）：確保低雜質（O、N、H含量嚴格管控）。

2、鍛造

β區(qū)鍛造：在β相變點以上（約1000~1050℃）鍛造，細化晶粒，提升高溫性能。

等溫模鍛：用于復雜形狀部件（如空心葉片），減少變形抗力。

3、熱處理

固溶處理：950~980℃×1h空冷，形成均勻α+β雙相組織。

時效處理：600~650℃×4h空冷，析出硅化物（Ti?Si）強化。

4、機械加工

低速切削：硬質合金刀具（YG類），配合高壓冷卻液（乳化液）降低切削溫度。

電解加工（ECM）：用于薄壁復雜結構，避免加工硬化。

5、表面處理

熱障涂層（TBCs）：噴涂氧化釔穩(wěn)定氧化鋯（YSZ），提升高溫抗氧化性。

微弧氧化（MAO）：生成陶瓷層，增強耐腐蝕性（海洋環(huán)境適用）。

五、與其他合金的對比

六、采購方法與注意事項

1、供應商選擇

資質要求：

航空領域：NADCAP認證、AS9100質量管理體系。

軍工領域：國軍標（GJB）認證、保密資質。

推薦廠商：

國內：寶雞利泰金屬（航空級鈦合金主力供應商）。

國際：VSMPO-AVISMA（俄羅斯）、Timet（美國）。

2、材料驗收

必檢項目：

化學成分（光譜分析，符合GB/T 4698）。

高溫力學性能（600℃拉伸、持久試驗）。

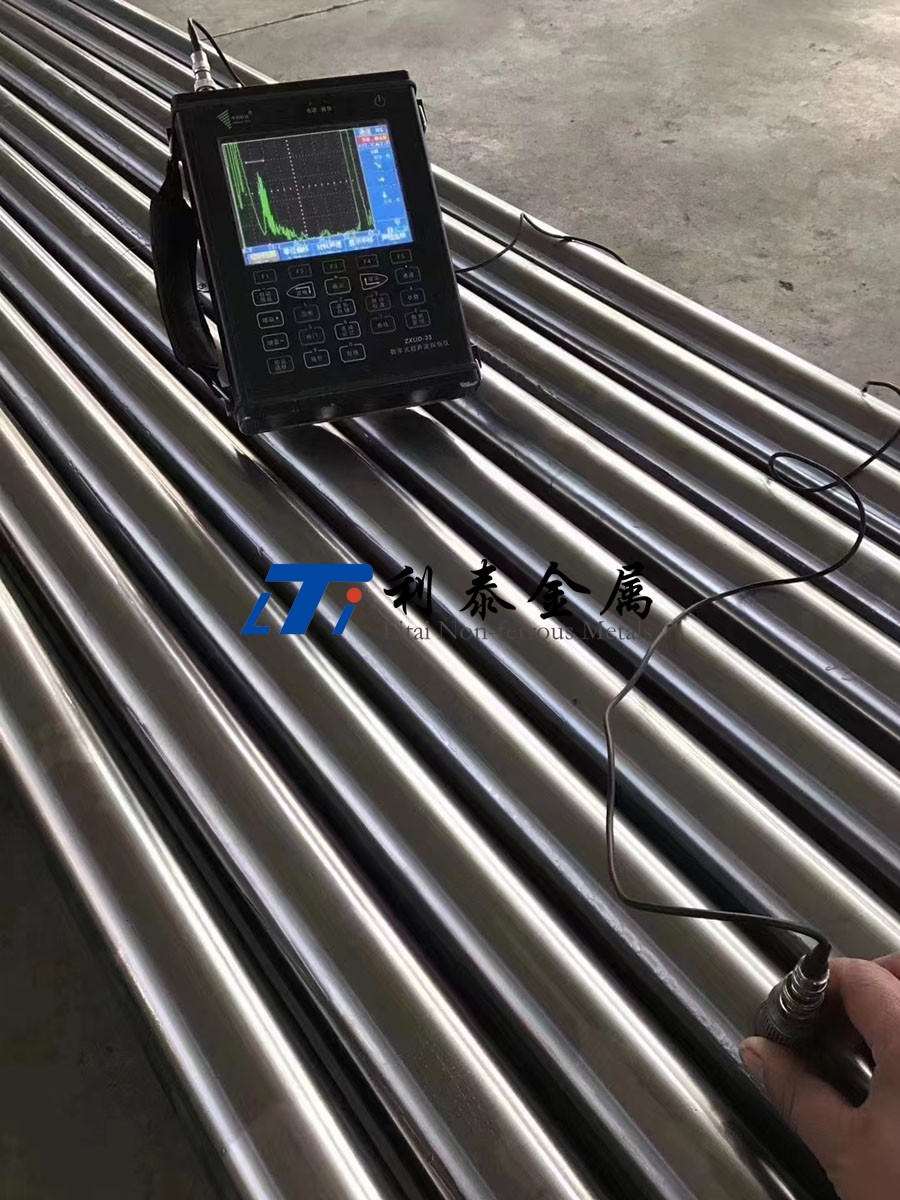

無損檢測（超聲波探傷AA級，HB 5458）。

附加要求：軍工件需提供熔煉爐號、熱處理曲線、全流程追溯報告。

3、成本控制

價格范圍：航空級Ti31鈦合金棒材約 800~1200元/kg（視規(guī)格和訂單量浮動）。

替代方案：非高溫場景可選用TA15或TC11，降低成本約15%~30%。

4、常見風險規(guī)避

晶粒粗化：嚴格控溫鍛造，避免β區(qū)停留時間過長。

氫脆風險：酸洗后真空退火（250℃×4h）去除表面氫。

偽劣材料：要求供應商提供第三方檢測報告（如SGS、中國商檢）。

Ti31鈦合金（或類似近α型高溫鈦合金）是航空、能源、軍工等極端環(huán)境下的理想材料，其高溫抗蠕變、輕量化、耐腐蝕 特性使其在關鍵部件中不可替代。采購時需嚴格審核供應商資質，重點關注 高溫性能檢測與工藝追溯性。對于非高溫場景，可選用性價比更高的TC11或TA15合金，但若涉及600℃以上工況，Ti31仍是首選。
